Interface audio évolutive : comment étendre vos entrées/sorties via ADAT pour enregistrer une batterie ?

Le constat est souvent le même pour tout home-studiste ambitieux : votre interface audio, autrefois parfaite, se révèle soudainement limitée. Avec seulement deux, peut-être quatre entrées, l’idée d’enregistrer une batterie acoustique complète avec micros individuels sur la grosse caisse, la caisse claire, les toms et les overheads semble impossible. La solution la plus évidente, acheter une nouvelle interface plus grande et plus chère, n’est pas toujours la plus pertinente ni la plus économique. Beaucoup ignorent qu’une technologie discrète, présente sur de nombreuses interfaces, offre une solution élégante et professionnelle à ce problème : le port ADAT.

La plupart des conseils en ligne se résument à « branchez un préampli 8 canaux avec un câble optique ». Si le principe est juste, il survole les aspects techniques cruciaux qui font la différence entre une configuration stable et professionnelle et une source de frustration, de clics numériques et de latence. Comprendre le flux du signal, la hiérarchie des horloges numériques et la physique même du transport de l’information est essentiel. Il ne s’agit pas simplement d’ajouter des canaux, mais de construire une architecture système audio cohérente.

Cet article adopte une approche de consultant en architecture système. Nous n’allons pas seulement vous dire « comment » brancher les câbles, mais « pourquoi » chaque réglage est déterminant. L’objectif est de vous donner les clés pour maîtriser l’écosystème ADAT, de comprendre ses limites et de l’exploiter pour non seulement augmenter votre nombre d’entrées, mais aussi pour améliorer qualitativement vos enregistrements. Vous découvrirez comment un simple câble optique peut devenir la colonne vertébrale d’un studio modulaire et puissant.

Pour vous guider dans cette expansion de votre studio, nous allons explorer en détail les aspects techniques et pratiques de la technologie ADAT. Cet article est structuré pour vous accompagner pas à pas, du concept fondamental à l’optimisation sonore avancée.

Comment faire passer 8 canaux audio dans un simple câble fibre optique ?

La magie du protocole ADAT (Alesis Digital Audio Tape) Lightpipe repose sur le principe du multiplexage temporel. Plutôt que d’envoyer les 8 signaux audio simultanément, le système les découpe en minuscules paquets de données numériques et les envoie les uns après les autres à très haute vitesse à travers une fibre optique. Le récepteur se charge ensuite de réassembler ce flux continu de données pour reconstituer les 8 canaux audio originaux, parfaitement synchronisés. C’est ce qui permet à un simple câble TOSLINK, d’apparence fragile, de transporter un flux d’informations équivalent à 8 câbles analogiques.

Cette capacité de 8 canaux est cependant valable pour les fréquences d’échantillonnage standards, à savoir 44.1 kHz et 48 kHz. Lorsque vous souhaitez travailler à des fréquences plus élevées pour plus de précision dans les aigus, une technologie appelée S/MUX (Sample Multiplexing) entre en jeu. Elle consiste à « sacrifier » des canaux pour augmenter la bande passante allouée à ceux restants. Ainsi, le protocole S/MUX permet de transmettre 4 canaux à 88.2/96 kHz (S/MUX2) ou seulement 2 canaux à 176.4/192 kHz (S/MUX4). Pour enregistrer une batterie complète, il est donc quasi impératif de travailler à 48 kHz pour bénéficier des 8 canaux d’extension.

Concrètement, l’implémentation est simple. Une étude de cas fournie par Focusrite montre comment leur interface Scarlett 18i20 peut être étendue avec un préampli externe Clarett OctoPre. La connexion se fait via un seul câble optique entre le port ADAT OUT de l’OctoPre et le port ADAT IN de la Scarlett. Le système passe instantanément de 8 à 16 entrées micro, le tout géré depuis le logiciel de contrôle de l’interface principale. C’est l’illustration parfaite d’une architecture système modulaire et évolutive.

Il est donc crucial, avant tout achat, de vérifier que votre interface principale possède bien une entrée ADAT IN et que le préampli externe envisagé dispose d’une sortie ADAT OUT, et que les deux sont compatibles avec les fréquences d’échantillonnage que vous visez.

Maître ou Esclave : pourquoi des « clics » numériques apparaissent si la synchro est mal réglée ?

Les « clics », « pops » et autres bruits parasites qui apparaissent dans un système numérique sont presque toujours le symptôme d’un problème de synchronisation d’horloge. Dans un écosystème audio-numérique, tous les appareils qui échangent des données (interfaces, convertisseurs, préamplis ADAT) doivent opérer au même rythme, cadencés par une horloge unique et stable. Sans cette référence commune, les paquets de données audio n’arrivent pas exactement quand ils sont attendus, créant des erreurs de lecture qui se traduisent par ces fameux artefacts audibles.

Pour éviter cela, il faut établir une hiérarchie claire : un appareil doit être le Maître (Master), générant le signal d’horloge, et tous les autres doivent être des Esclaves (Slaves), se synchronisant sur cette horloge externe. Dans une configuration ADAT simple (une interface principale et un préampli externe), la règle est la suivante : l’interface principale connectée à l’ordinateur doit être le Maître. Le préampli externe doit être réglé en mode Esclave, recevant son signal d’horloge soit via le câble ADAT lui-même, soit via un câble BNC dédié pour le Word Clock pour une stabilité accrue.

L’erreur la plus commune est de laisser les deux appareils sur leur horloge interne par défaut. Ils opèrent alors à des rythmes très légèrement différents (par exemple 48000 Hz et 48000.1 Hz), et cette dérive finit inévitablement par créer des erreurs de flux de données. S’assurer que les réglages sont corrects dans le panneau de contrôle de votre interface et sur la façade du préampli externe est la première étape de tout dépannage.

Cette configuration rigoureuse garantit une intégrité parfaite du signal numérique sur l’ensemble des canaux, condition sine qua non d’un enregistrement multipiste de qualité professionnelle.

L’erreur de plier la fibre optique à angle droit qui coupe le signal net

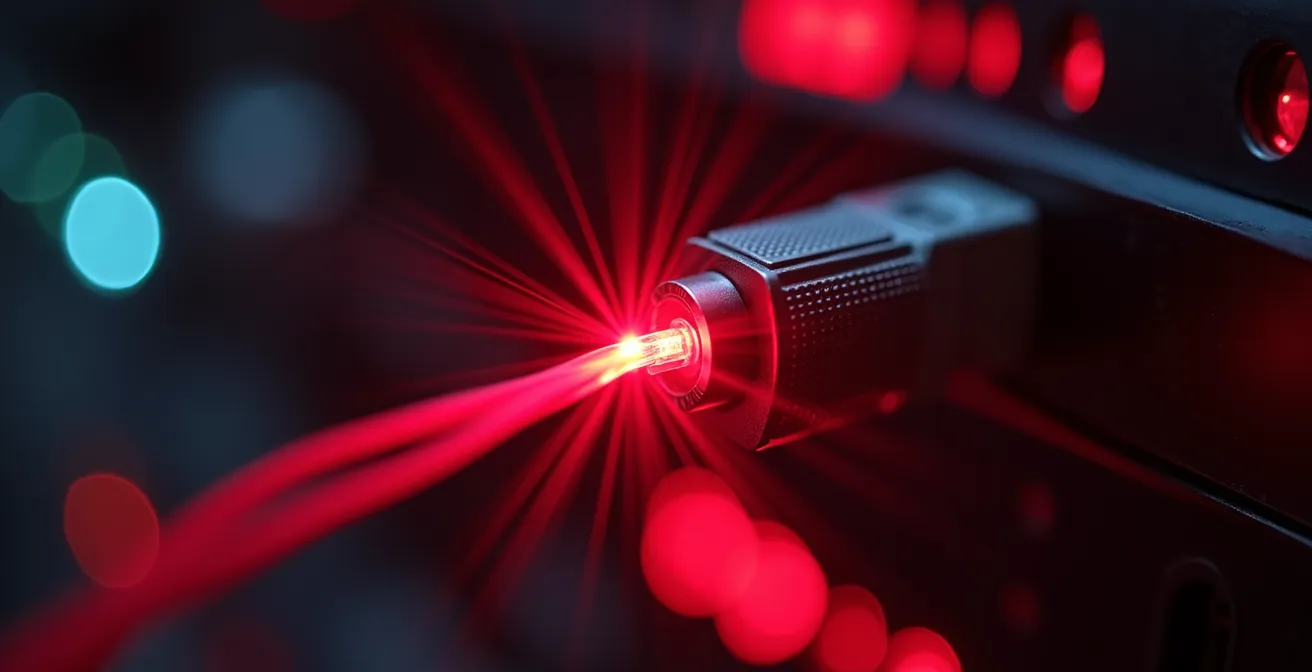

Un câble optique TOSLINK peut sembler robuste, mais sa technologie interne est délicate. Le signal audio numérique est transporté par des impulsions de lumière voyageant à l’intérieur d’une fibre en plastique ou en verre. Ce transport fonctionne grâce à un principe physique appelé la réflexion totale interne : la lumière rebondit sur les parois internes de la fibre sans perte d’énergie, à condition que l’angle de rebond reste faible. C’est ce qui permet au signal de parcourir la longueur du câble.

Cependant, si vous pliez le câble de manière trop agressive, notamment à angle droit derrière un rack d’effets, vous brisez cette condition physique. L’angle de la lumière frappant la paroi devient trop grand, et au lieu de se réfléchir, elle s’échappe de la fibre. Le résultat n’est pas une simple dégradation du son comme avec un câble analogique endommagé, mais une coupure nette et totale du signal. L’interface ne reçoit plus aucune donnée, et les 8 canaux ADAT deviennent silencieux. C’est une erreur binaire : soit ça marche parfaitement, soit ça ne marche pas du tout.

Le signal optique ADAT utilise le principe de réflexion totale interne dans la fibre. Un angle trop serré brise ce principe physique, provoquant une perte complète du signal, pas une simple dégradation.

– Documentation technique Alesis, Manuel ADAT Lightpipe Protocol

Pour éviter ce problème, il est impératif de respecter le rayon de courbure minimal du câble. Bien que cela varie légèrement selon les fabricants, une règle générale s’applique : les câbles TOSLINK nécessitent un rayon de courbure d’au moins 25mm pour garantir l’intégrité du signal. Concrètement, cela signifie qu’il faut toujours laisser une « boucle » souple lors du management des câbles et ne jamais forcer le connecteur dans une position qui tordrait le câble à sa base. Investir dans des câbles de bonne qualité avec une gaine de protection plus épaisse peut également aider à prévenir les pliures accidentelles.

Prendre soin de vos câbles optiques est donc aussi important que de bien régler votre horloge. C’est un détail de l’architecture physique de votre studio qui a un impact direct et radical sur sa fonctionnalité.

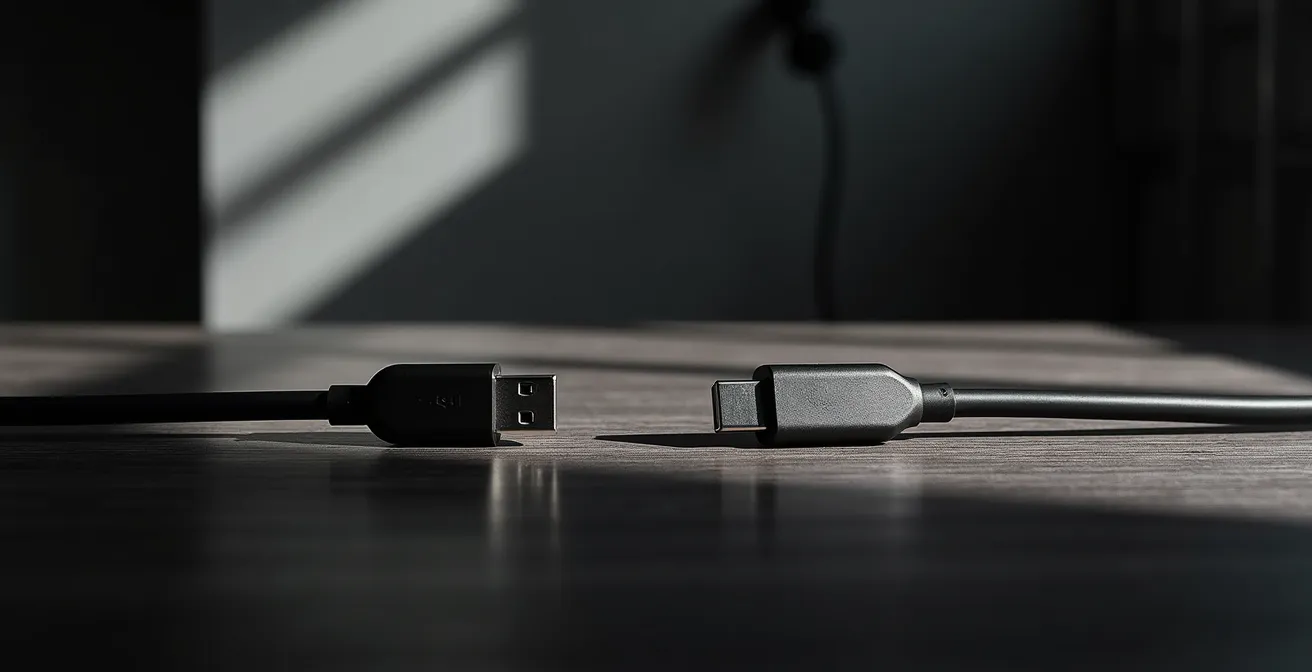

Problème de décalage : le Thunderbolt vaut-il vraiment le surcoût pour un studio d’enregistrement ?

La question de la latence est centrale en enregistrement. La latence « Round Trip » (RTL) est le temps que met le signal pour faire l’aller-retour : entrer dans l’interface, être converti en numérique, transiter vers l’ordinateur, être traité par le logiciel (DAW), puis revenir à l’interface pour être écouté dans le casque. Une latence élevée rend le jeu en temps réel inconfortable, voire impossible. Les constructeurs mettent souvent en avant la supériorité du Thunderbolt sur l’USB pour justifier des prix plus élevés, promettant des latences ultra-basses.

Dans les faits, la différence est réelle mais doit être contextualisée. Des tests comparatifs menés sur une interface Focusrite Clarett+ 8Pre, qui existe en versions USB-C et Thunderbolt, apportent un éclairage chiffré. À 48 kHz avec une taille de buffer de 128 samples, la latence RTL est de 5.8 ms en USB-C contre 4.2 ms en Thunderbolt 3. L’écart est donc de 1.6 ms. Fait intéressant, l’activation des 8 canaux ADAT supplémentaires n’augmente pas significativement cet écart. La différence de 1.6 ms est techniquement mesurable, mais pour la plupart des musiciens, elle se situe bien en dessous du seuil de perception humaine (généralement admis autour de 10-12 ms).

La conclusion est nuancée. Si vous travaillez avec des instruments virtuels très lourds ou des chaînes de plugins complexes en monitoring direct via le DAW, chaque milliseconde compte et l’investissement dans le Thunderbolt peut se justifier pour atteindre la performance la plus basse possible. Cependant, pour un scénario d’enregistrement de batterie où le monitoring se fait souvent en direct depuis l’interface (monitoring « zéro latence »), cette différence de 1.6 ms dans le flux vers le DAW devient totalement négligeable. Le confort du musicien n’est absolument pas impacté.

Pour la majorité des home-studistes étendant leur configuration via ADAT, une interface USB-C moderne et de bonne qualité offrira des performances amplement suffisantes, permettant d’allouer le budget économisé à des éléments plus impactants pour le son, comme les préamplis ou les microphones.

Quand sortir du PC : comment configurer votre interface pour insérer un compresseur hardware ?

L’extension via ADAT ne sert pas qu’à ajouter des entrées. Elle ouvre également la porte au « outboard », c’est-à-dire l’intégration de périphériques analogiques externes (compresseurs, égaliseurs) dans votre flux de travail numérique. En utilisant les sorties ADAT de votre interface principale, vous pouvez envoyer un signal déjà enregistré depuis votre DAW vers un appareil hardware, puis le ré-enregistrer via une entrée disponible. C’est ce qu’on appelle un « insert » hardware.

Cette technique permet de bénéficier du caractère et de la « couleur » sonore unique d’un équipement analogique, ce que les plugins ne peuvent pas toujours répliquer à la perfection. Cependant, ce routing externe ajoute une double conversion (Numérique -> Analogique, puis Analogique -> Numérique) qui induit une latence supplémentaire. La plupart des DAW modernes disposent d’une fonction de compensation de la latence des plugins externes qui mesure ce décalage et le corrige automatiquement pour que la piste traitée reste parfaitement synchronisée avec le reste du projet.

Le tableau suivant compare les différentes méthodes pour intégrer un effet externe, en mettant en lumière les avantages et inconvénients du routing via ADAT.

Utiliser les sorties ADAT pour alimenter un convertisseur N/A externe (comme un Behringer ADA8200 ou un Ferrofish Pulse 16) permet de libérer les sorties analogiques de votre interface principale pour le monitoring. Vous pouvez ainsi dédier un chemin de signal complet pour le traitement hardware : Sortie ADAT -> Convertisseur N/A -> Compresseur -> Entrée de votre interface. C’est une architecture flexible qui transforme votre système en un véritable studio hybride.

Configurer correctement les entrées/sorties dans votre DAW est l’étape finale pour que l’intégration soit transparente, vous permettant d’insérer votre compresseur 1176 hardware sur une piste de caisse claire aussi facilement qu’un plugin.

Comment changer l’impédance de votre préampli modifie radicalement le son de votre micro ruban ?

Lorsqu’on choisit un préampli externe pour étendre son système via ADAT, on se concentre souvent sur le nombre de canaux ou la « couleur » sonore. Pourtant, une caractéristique technique a un impact considérable sur le rendu final, en particulier avec les microphones dynamiques et à ruban : l’impédance d’entrée variable. L’impédance est une mesure de la résistance au passage d’un courant alternatif. L’interaction entre l’impédance de sortie d’un micro et l’impédance d’entrée du préampli sur lequel il est branché affecte directement la réponse en fréquence et le comportement du micro.

Une règle empirique veut que l’impédance d’entrée du préampli soit au moins 10 fois supérieure à l’impédance de sortie du micro pour un transfert de signal « transparent ». Cependant, de nombreux préamplis modernes permettent de déroger à cette règle en proposant différentes valeurs d’impédance. Modifier ce paramètre n’est pas un simple gadget, c’est un véritable outil de sculpture sonore. Une impédance d’entrée plus basse (proche de celle du micro) aura tendance à « charger » davantage le micro, ce qui peut accentuer les médiums et donner un son plus « vintage » et coloré, mais souvent au détriment des hautes fréquences.

L’étude de cas de l’Audient ASP800 est parlante. Ce préampli ADAT propose une impédance variable de 200 Ω à 2.8 kΩ. Sur un microphone à ruban classique comme le Beyerdynamic M160, les résultats sont spectaculaires. En passant d’une impédance basse (200 Ω) à une impédance élevée (2.8 kΩ), on observe une augmentation notable de la clarté dans les aigus (+3dB à 10kHz) et une réduction de l’effet de proximité. Pour des overheads de batterie, où l’on cherche à capturer le détail des cymbales sans un bas-médium trop envahissant, utiliser une impédance élevée est idéal. À l’inverse, pour une guitare électrique où l’on recherche du corps et du « grain », une impédance plus basse pourrait être plus appropriée.

Choisir un préampli ADAT avec une impédance variable vous offre donc une palette sonore bien plus large avant même d’avoir touché un seul égaliseur. C’est un choix d’architecture qui influe directement sur le caractère de vos prises de son.

Pourquoi une horloge instable floute vos aigus et réduit la profondeur stéréo ?

Au-delà des « clics » audibles causés par une désynchronisation totale, une horloge numérique de mauvaise qualité ou instable peut dégrader subtilement mais sûrement la qualité de votre son. Ce phénomène, connu sous le nom de « jitter », correspond à de minuscules variations dans la régularité des impulsions de l’horloge. Au lieu d’avoir un « tic-tac » parfaitement métronomique, l’horloge présente des micro-décalages temporels. Ces imprécisions lors de la conversion analogique-numérique et numérique-analogique se traduisent par une distorsion du signal.

L’effet du jitter est souvent décrit comme un « flou » sonore. Les hautes fréquences, qui sont par nature très rapides, sont les plus affectées. Elles perdent de leur précision et de leur extension, donnant une impression de son plus terne, moins détaillé. L’autre conséquence majeure est une réduction de l’image stéréo. La précision temporelle étant cruciale pour localiser les sons dans l’espace, un jitter élevé peut « rétrécir » la scène sonore, rendant les placements gauche-droite moins nets et la sensation de profondeur moins tangible. Selon les mesures techniques de Lavry Engineering, un jitter de 500 picosecondes peut déjà dégrader le rapport signal/bruit de 3dB, une perte significative.

Cela pousse certains à investir dans des « master clocks » externes très coûteuses, dédiées uniquement à la génération d’un signal d’horloge ultra-stable. Cependant, est-ce toujours nécessaire ? Une étude de RME Audio sur leur interface Fireface UFX nuance ce propos. En utilisant une horloge externe Antelope OCX, ils ont réussi à réduire le jitter de 12 picosecondes (déjà excellent) à 2 picosecondes. Si la mesure est impressionnante, ils précisent que l’amélioration audible est surtout perceptible dans des systèmes très complexes chaînant de nombreux appareils numériques. Pour une configuration simple avec une interface de qualité et une seule extension ADAT, l’horloge interne de l’interface maître est aujourd’hui souvent suffisamment stable pour garantir une excellente qualité audio.

L’important est de comprendre que la qualité de l’horloge de votre interface maître est un pilier de votre architecture système. Privilégier une interface reconnue pour la qualité de ses convertisseurs et de son horloge est un investissement plus judicieux qu’une horloge externe pour la plupart des home-studios.

Préamplis externes : comment la saturation harmonique enrichit-elle vos enregistrements numériques ?

Dans le monde de l’audio numérique, le but est souvent d’obtenir un signal le plus « propre » et transparent possible. Pourtant, l’une des raisons principales d’investir dans des préamplis externes via ADAT est précisément d’introduire une forme de « distorsion » contrôlée : la saturation harmonique. Contrairement à la distorsion numérique (clipping) qui est agressive et désagréable, la saturation analogique ajoute des harmoniques (des multiples de la fréquence fondamentale) qui enrichissent le son, lui donnent de la chaleur, de la présence et du caractère.

Cette saturation provient des composants électroniques eux-mêmes, comme les lampes ou les transformateurs. Chaque technologie a une signature sonore distincte. Les préamplis à lampes (comme l’ART Tube Opto 8) sont réputés pour générer principalement des harmoniques paires, qui sont musicalement très agréables à l’oreille et ajoutent une sensation de douceur et de rondeur. C’est un excellent choix pour des overheads de batterie, pour lisser les cymbales. Les préamplis à transformateurs (comme le Warm Audio WA-412 ou le Neve 1073OPX) créent des harmoniques impaires plus complexes, apportant du « punch », du poids et une légère compression naturelle, idéal pour donner de l’impact à une grosse caisse ou une caisse claire.

Le tableau ci-dessous illustre comment différents types de préamplis ADAT peuvent être utilisés de manière stratégique lors de l’enregistrement d’une batterie pour sculpter le son dès la prise.

Pousser légèrement le gain d’un préampli externe pour le faire entrer dans sa zone de saturation est donc un acte créatif. Cela permet d’obtenir des pistes qui ont déjà du caractère et qui s’intégreront plus facilement dans le mix, demandant moins de traitement par plugins par la suite. C’est l’essence même de l’approche hybride : utiliser le meilleur des deux mondes, la flexibilité du numérique et la couleur de l’analogique.

En devenant l’architecte de votre chaîne de signal, vous ne vous contentez plus d’enregistrer un son, vous commencez à le sculpter. Auditez votre configuration actuelle et identifiez les points où ces principes peuvent être appliqués pour faire passer vos productions au niveau supérieur.
