Structure scénique : comment calculer la charge admissible d’un pont d’éclairage pour éviter l’accident ?

Sur une scène, le silence le plus effrayant n’est pas celui du public, mais celui qui précède la rupture du métal. Un pont d’éclairage qui ploie, un crochet qui cède, une structure qui s’effondre. Beaucoup qualifient ces événements d’« accidents », un coup du sort imprévisible. C’est une erreur fondamentale de jugement. En rigging, il n’y a pas d’accident, seulement des conséquences prévisibles à des calculs ignorés ou à des inspections négligées. La plupart des techniciens connaissent les règles de base : répartir la charge, vérifier le matériel. Mais ces conseils de surface masquent une réalité plus intransigeante.

La véritable sécurité ne réside pas dans une checklist que l’on coche machinalement, mais dans la compréhension des lois physiques qui gouvernent les structures suspendues. Pourquoi une charge parfaitement centrée est-elle le scénario le plus dangereux ? Quel est l’impact réel d’une désynchronisation de quelques centimètres entre deux moteurs ? Comment un simple coup d’œil sur une soudure peut-il annuler la validité d’une plaque de charge officielle ? La clé n’est pas de faire confiance au matériel, mais de comprendre ses limites physiques et d’anticiper ses points de rupture.

Cet article n’est pas une simple liste de bonnes pratiques. C’est une plongée dans la mécanique de la défaillance. Nous allons analyser les scénarios critiques, non pas pour apprendre à les gérer, mais pour apprendre à ne jamais les provoquer. De la répartition des forces à l’inspection visuelle qui prime sur les certifications, en passant par les contraintes invisibles comme le vent ou les pannes électriques, nous allons aborder chaque aspect avec la rigueur d’un ingénieur et l’intransigeance d’un rigger responsable. Car sur scène, la physique ne pardonne aucune approximation.

Ce guide est structuré pour vous armer d’une connaissance approfondie des risques et des méthodes de calcul. Chaque section aborde un point de défaillance critique et vous donne les outils pour l’éliminer de vos équations de montage.

Pourquoi concentrer tous les projecteurs au centre du pont fragilise la structure ?

L’intuition suggère que tant que le poids total des projecteurs est inférieur à la Charge Maximale d’Utilisation (CMU) du pont, la sécurité est assurée. C’est une simplification dangereuse qui ignore la loi la plus fondamentale de la résistance des matériaux : la répartition des forces. Une charge uniformément répartie et une charge ponctuelle centrée n’exercent pas du tout la même contrainte sur une structure. Concentrer les projecteurs les plus lourds au milieu du pont crée un point de flexion maximal, augmentant de manière exponentielle le risque de déformation permanente, ou pire, de rupture.

Les données des constructeurs sont sans appel. Pour une même structure, la capacité de charge peut être divisée par deux ou plus. Par exemple, selon les spécifications techniques Global Truss pour une structure échelle de 6m, la charge totale supportée est de 659 kg si elle est uniformément répartie, mais elle chute à 329 kg pour une unique charge ponctuelle au centre. C’est une perte de 50% de la capacité structurelle. Ce phénomène est visible à l’œil nu par ce qu’on appelle la « flèche » : la courbure que prend le pont sous le poids. Une flèche excessive est le premier symptôme d’une surcharge critique.

Pour visualiser ce principe, l’illustration ci-dessous montre l’impact radicalement différent entre une charge correctement répartie et une charge dangereusement concentrée. La structure de gauche travaille sur toute sa longueur, tandis que celle de droite subit un stress intense en un seul point.

La règle d’or est donc de répartir les éléments les plus lourds (lyres, blocs de puissance) le plus près possible des points d’appui (les pieds ou les moteurs de levage) et de placer les charges plus légères (PAR LEDs) vers le centre. Le calcul de la charge ne se résume pas à une addition, mais à une analyse de la distribution des masses sur la portée de la structure. Ignorer ce principe, c’est jouer avec les limites physiques du matériel et la sécurité de tous.

Élingue de sécurité : l’accessoire à 5 € qui sauve des vies en cas de rupture de crochet

L’élingue de sécurité n’est pas une option ou une « bonne pratique ». C’est une redondance non négociable, l’ultime rempart entre un projecteur de 20 kg et le public en dessous en cas de défaillance du point d’accroche primaire. Sa présence est une obligation, mais son efficacité dépend entièrement de sa méthode de fixation. L’erreur la plus commune et la plus dangereuse est de fixer l’élingue de sécurité sur le corps du crochet principal. C’est une aberration sécuritaire : si le crochet lui-même casse ou se détache de la structure, l’élingue devient inutile et tombe avec le projecteur.

La seule méthode correcte est de créer une chaîne de sécurité totalement indépendante. L’élingue doit passer dans un point structurel du projecteur (comme sa lyre de support) et être enroulée directement autour d’une membrure du pont en aluminium. De cette façon, même en cas de rupture totale du crochet (casse, desserrage, linguet défaillant), le projecteur reste suspendu à la structure. Cette double sécurité est la base de l’accroche (rigging) professionnelle. Il est impératif que l’élingue ait sa propre CMU, adaptée au poids de l’appareil qu’elle sécurise.

Chaque point de fixation est un maillon de la chaîne, et le maillon le plus faible détermine la solidité de l’ensemble. Une inspection rigoureuse avant chaque levage est donc obligatoire. Le plan d’action suivant détaille les points critiques à vérifier sur chaque appareil suspendu.

Considérer l’élingue de sécurité comme un simple accessoire est une faute professionnelle. C’est un système de sauvetage dont l’installation doit être pensée en anticipant le pire scénario : la défaillance complète du système d’accroche principal.

L’erreur de lever un pont avec deux moteurs à des vitesses différentes

Le levage d’un pont chargé à l’aide de plusieurs moteurs (palans) est l’une des phases les plus critiques d’un montage. Une erreur de synchronisation, même minime, peut engendrer des forces dynamiques colossales et imprévues. Lorsqu’un pont est levé avec deux moteurs qui ne fonctionnent pas à la même vitesse, le pont s’incline. Le moteur le plus lent cesse de supporter sa part de charge, provoquant un transfert de charge dynamique brutal vers le moteur le plus rapide, qui se retrouve à supporter une part bien plus importante du poids total.

Ce phénomène est redoutable. Des analyses de transfert de charge dynamique montrent que dans un tel scénario de désynchronisation, le moteur le plus bas peut supporter près du double du poids nominal qui lui était attribué. Si un pont de 400 kg est censé être levé par deux moteurs supportant 200 kg chacun, une désynchronisation peut faire en sorte que le moteur le plus haut supporte soudainement près de 400 kg à lui seul, le plaçant instantanément en surcharge critique et au bord de la rupture.

L’utilisation d’un contrôleur de moteurs moderne, qui garantit une synchronisation parfaite et arrête le levage en cas d’anomalie, est la solution la plus sûre. En l’absence d’un tel système, une procédure manuelle d’une rigueur absolue doit être mise en place :

• Un observateur unique (« spotter ») doit être désigné, avec une vue dégagée sur l’intégralité du pont et des points de levage.
• Le levage doit s’effectuer par paliers courts (50 cm maximum), avec un arrêt complet à chaque palier pour vérifier l’horizontalité du pont.
• Une communication claire et sans ambiguïté (radio ou signaux manuels) doit être établie entre l’opérateur des moteurs et le spotter.
• Toute opération doit être immédiatement stoppée si un écart de plus de 10 cm est constaté entre les deux extrémités du pont.

Le levage n’est pas une simple montée. C’est une manœuvre de précision où la synchronisation n’est pas une question de confort, mais une condition absolue de sécurité pour éviter une surcharge catastrophique.

Pont sur pieds ou suspendu : quelle solution pour une salle à faible hauteur sous plafond ?

Lorsqu’une salle présente une faible hauteur sous plafond ou des points d’ancrage inexistants ou non certifiés, la suspension d’un pont devient complexe, voire impossible. Le choix se porte alors sur des structures autoportées, posées au sol. Cependant, chaque solution a des implications directes sur la hauteur utile disponible, l’emprise au sol, la complexité du montage et la charge admissible. Le choix doit être guidé par une analyse technique des contraintes du lieu.

Le tableau suivant, basé sur des données comparatives des solutions événementielles, résume les options pour les configurations basses :

Le pont suspendu reste idéal pour maximiser la hauteur, mais il impose des contraintes de sécurité absolues. Avant de s’accrocher à la structure d’un bâtiment, il est impératif d’obtenir une validation écrite du propriétaire du lieu ou d’un bureau d’études engageant leur responsabilité sur la solidité des points d’ancrage. De plus, un aspect souvent négligé est la sécurité électrique : toutes les parties conductrices de la structure métallique doivent être rigoureusement reliées à une prise de terre fonctionnelle. Si ce n’est pas le cas, sa création par un électricien qualifié est une condition non négociable avant tout montage.

Les solutions sur pieds, comme le pont à treuil ou le grid autoporté, offrent une indépendance par rapport à la structure du bâtiment mais sacrifient une partie de la hauteur utile et créent une emprise au sol qui doit être prise en compte dans les plans de circulation et d’évacuation.

Quand refuser du matériel : comment lire la plaque de charge d’une structure alu ?

La plaque de charge rivetée sur un élément de structure en aluminium est un document officiel. Elle indique la CMU (Charge Maximale d’Utilisation) calculée par le fabricant dans des conditions idéales. Cependant, faire une confiance aveugle à cette plaque sans une inspection visuelle et tactile rigoureuse est une grave erreur. Une structure qui a subi des chocs, des déformations ou de la corrosion n’a plus les mêmes propriétés mécaniques. Sa capacité de charge réelle peut être drastiquement inférieure à ce que la plaque indique. Un rigger compétent doit savoir quand déclasser un élément de matériel, c’est-à-dire le juger inapte au service, même si sa plaque est parfaitement lisible.

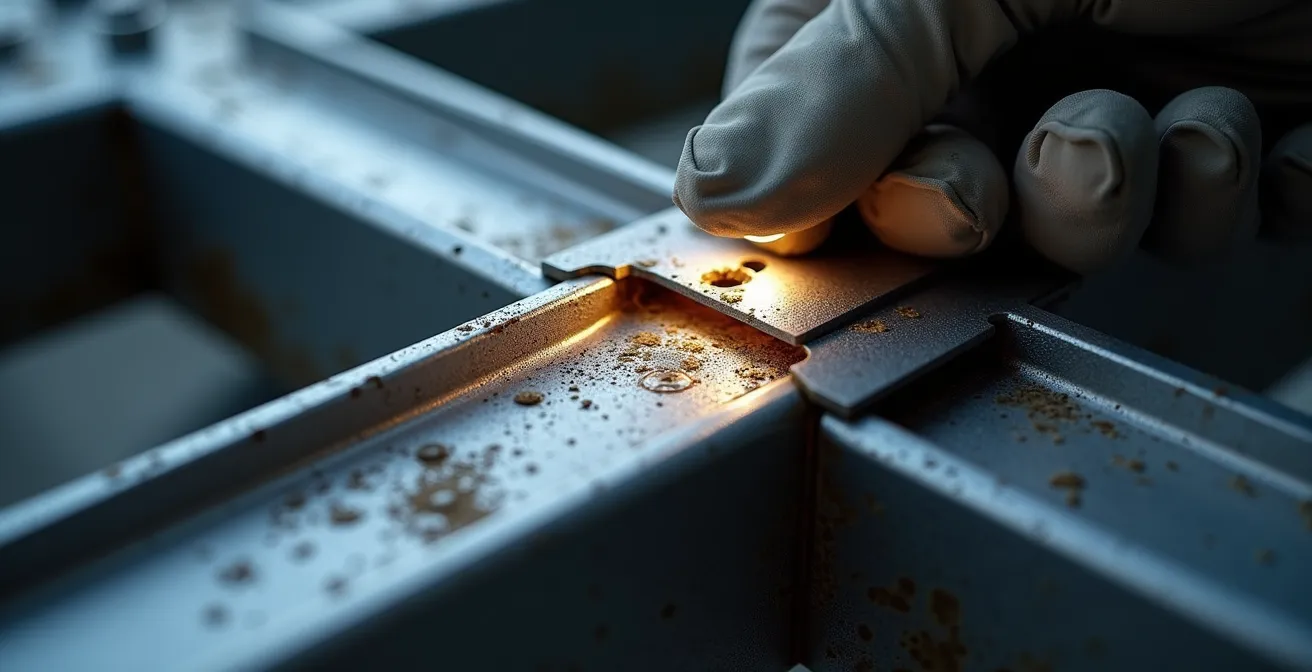

L’inspection ne consiste pas à chercher des défauts évidents, mais à traquer les indices subtils de fatigue du métal. Il faut apprendre à « lire » l’aluminium. L’illustration suivante met en évidence les zones critiques où les premiers signes d’usure apparaissent, notamment au niveau des soudures et des jonctions.

Une inspection efficace suit un protocole précis :

• Recherche de fissures : Avec une lampe de poche en lumière rasante, inspecter méticuleusement chaque soudure. La moindre fissure, même capillaire, est un motif de déclassement immédiat.
• Contrôle des déformations : Placer une règle métallique plate le long des membrures principales. Tout espace entre la règle et la structure indique une déformation (flèche permanente) inacceptable.
• Vérification de la corrosion : L’aluminium ne rouille pas, mais il s’oxyde. Des taches blanchâtres et poudreuses, surtout près des jonctions, sont un signe de corrosion qui fragilise le métal.
• Inspection des manchons et goupilles : Un jeu excessif ou une déformation des trous de goupillage indique une usure dangereuse qui compromet l’intégrité de l’assemblage.
• Comptage des impacts : Des bosses ou des coups importants sur les membrures ne sont pas de simples défauts cosmétiques. Ils créent des points de faiblesse. La règle non officielle mais largement reconnue est : plus de trois impacts significatifs sur un même élément, et il doit être mis au rebut.

La plaque de charge ne certifie que le potentiel d’une structure neuve et en parfait état. C’est l’œil et le jugement du technicien qui certifient son état réel avant chaque utilisation.

Quand le vent se lève : comment lester vos pieds d’enceintes pour éviter l’accident grave ?

En extérieur, une nouvelle force, souvent sous-estimée, entre dans l’équation de la stabilité : le vent. Un pied d’enceinte ou une structure légère, même stable par temps calme, peut se transformer en voile et basculer sous l’effet d’une rafale. Le lestage n’est pas une simple précaution, c’est un calcul de contre-force. Il ne s’agit pas d’ajouter « un peu de poids », mais de calculer le lest nécessaire pour contrer la poussée horizontale exercée par le vent.

Bien qu’un calcul précis nécessite un bureau d’études, une règle d’estimation issue de la norme NF P22-615 sur les ponts roulants peut servir de base de travail : les charges horizontales exercées par le vent peuvent être estimées à environ 1/10 des charges verticales. Autrement dit, pour stabiliser une structure, le poids du lest doit être significatif par rapport au poids de ce qu’il stabilise. Cette force est d’autant plus grande si la structure est couverte d’une bâche ou d’un habillage qui augmente la prise au vent.

Le choix du type de lest est également crucial, car tous n’offrent pas la même efficacité en termes de stabilité, de poids et de praticité. Le tableau suivant compare les solutions les plus courantes.

Les gueuses en fonte ou les embases lourdes dédiées sont les solutions les plus fiables en raison de leur densité et de leur centre de gravité bas. Les sacs de sable sont une alternative économique, mais leur stabilité est moindre car le poids peut se déplacer. Les bases à remplir d’eau sont pratiques pour le transport, mais il faut s’assurer de leur remplissage complet pour atteindre le poids nominal. Le lest doit toujours être positionné le plus bas possible sur la base du pied pour abaisser le centre de gravité de l’ensemble et maximiser l’effet stabilisateur.

Problème de buzz et coupures : pourquoi un onduleur est indispensable sur scène ?

L’onduleur (UPS) est souvent perçu comme un simple accessoire de confort pour les consoles son ou lumière, évitant la perte de données en cas de micro-coupure. C’est une vision dangereusement réductrice. Sur une scène moderne, l’onduleur est un équipement de sécurité critique dont la défaillance peut avoir des conséquences mécaniques et humaines dramatiques. Son rôle va bien au-delà de la simple protection des appareils électroniques.

Le scénario catastrophe est une coupure de courant générale pendant une phase de levage motorisé d’un pont lourdement chargé. Sans onduleur sur le contrôleur des moteurs, l’opération est brutalement interrompue, laissant la structure suspendue en position intermédiaire, potentiellement instable. L’onduleur fournit alors les précieuses minutes d’autonomie nécessaires pour soit terminer la manœuvre de mise en sécurité en position haute, soit effectuer une descente contrôlée jusqu’au sol. Il transforme un incident potentiellement mortel en une simple procédure d’urgence gérée.

La stratégie d’alimentation secourue sur une scène doit donc être hiérarchisée par criticité, et non par importance artistique :

• Priorité 1 – Sécurité mécanique : Le contrôleur de levage des moteurs. C’est la priorité absolue. Un onduleur d’au moins 2000VA est un minimum vital.
• Priorité 2 – Sécurité du public : L’éclairage de sécurité, les balisages d’issues de secours et les systèmes d’annonces de sécurité (si applicable).
• Priorité 3 – Continuité opérationnelle : Les consoles (lumière et son), les switchs réseau (DMX, Dante) pour éviter la perte de contrôle et de programmation.

Il est impératif de prévoir une marge de puissance d’au moins 30% sur chaque onduleur pour absorber les pics d’appel de courant au démarrage des appareils. L’onduleur n’est pas là pour que le spectacle continue, il est là pour que tout le monde puisse rentrer chez soi en toute sécurité si le courant vient à manquer.

Comment l’éclairage influence-t-il les émotions du public lors d’un concert ?

Le titre de cette section peut sembler artistique, mais en rigging, la réponse est purement mathématique. L’influence de l’éclairage sur les émotions passe par le choix des projecteurs, et chaque projecteur a un poids. La palette créative du concepteur lumière est donc directement et irrémédiablement contrainte par les lois de la physique et la charge admissible de la structure qui le supporte. Le choix entre une lyre Beam de 30 kg pour un effet d’énergie intense et un PAR LED de 3 kg pour une nappe de couleur d’ambiance n’est pas seulement un choix artistique, c’est une décision qui impacte l’équation de charge globale.

Le poids des équipements est une variable d’entrée non négociable dans tout calcul de sécurité. Un concepteur lumière peut rêver d’un mur de blinders pour un climax émotionnel, mais si le poids cumulé dépasse la CMU du pont, le rêve s’arrête. Le tableau suivant met en relation le type de projecteur, son impact émotionnel et sa conséquence très concrète sur la balance : son poids.

Ces contraintes obligent souvent à des compromis artistiques dictés par la sécurité. Par exemple, sur une portée de 8 mètres, une structure peut n’accepter que 195,7 kg par mètre en charge répartie. Cela peut signifier remplacer dix lyres Spot lourdes (environ 200 kg) par vingt PAR LED plus légers (environ 80 kg), changeant radicalement l’esthétique du spectacle. Le rôle du rigger et du directeur technique est de traduire les ambitions artistiques en un plan de charge réaliste et sécuritaire. Ils sont les garants que l’émotion créée par la lumière ne se termine pas en drame à cause de la gravité.

L’art de l’éclairage scénique n’est donc pas seulement une maîtrise de la couleur et du mouvement, mais aussi une acceptation et une compréhension profonde des limites physiques du matériel. La plus belle des créations lumière est celle qui respecte scrupuleusement les lois de la physique.

Avant chaque levage, la seule question qui vaille est : ai-je éliminé toutes les variables et toutes les approximations de mon calcul ? Appliquez ces principes sans compromis, car la sécurité du public, des artistes et des équipes techniques n’est jamais, sous aucun prétexte, négociable.
